双代号时标网络图中自由时差和总时差的简单计算

　1、关键线路

　　在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

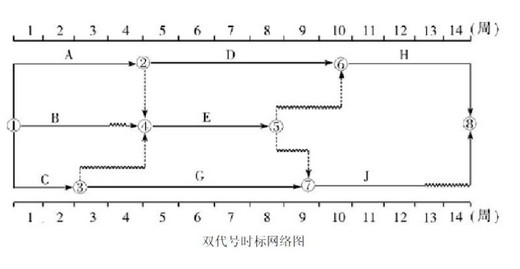

如图中①→②→⑥→⑧

2、时差计算

1）自由时差

双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1。

但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1.

2）总时差

总时差的简单计算方法：

计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，既不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例：

计算E工作的总时差，以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH—波形线的和为4；CEJ—波形线的和为4；CGJ—波形线的和为1，那么C的总时差就是1。
