信息系统项目管理师–质量控制老七工具：因果图、流程图、核查表、帕累托图、直方图、控制图和散点图

老七工具包含因果图、流程图、核查表、帕累托图、直方图、控制图和散点图。

①因果图，又称鱼骨图或石川馨图，以其创始人石川馨命名。问题陈述放在鱼骨的头部，作为起点，用来追溯问题来源，回推到可行动的根本原因。在问题陈述中，通常把问题描述为一个要被弥补的差距或要达到的目标。通过看问题陈述和问“为什么”来发现原因，直到发现可行动的根本原因，或者列尽每根鱼骨上的合理可能性。（找根本原因）

②流程图，也称过程图，用来显示在一个或多个输入转化成一个或多个输出的过程中，所需要的步骤顺序和可能分支。它通过映射SIPOC模型中的水平价值链的过程细节，来显示活动、决策点、分支循环、并行路径及整体处理顺序。流程图可能有助于了解和估算一个过程的质量成本。通过工作流的逻辑分支及其相对频率，来估算质量成本。这些逻辑分支，是为完成符合要求的成果而需要开展的一致性工作和非一致性工作的细分。（可能有助于了解和估算一个过程的质量成本）

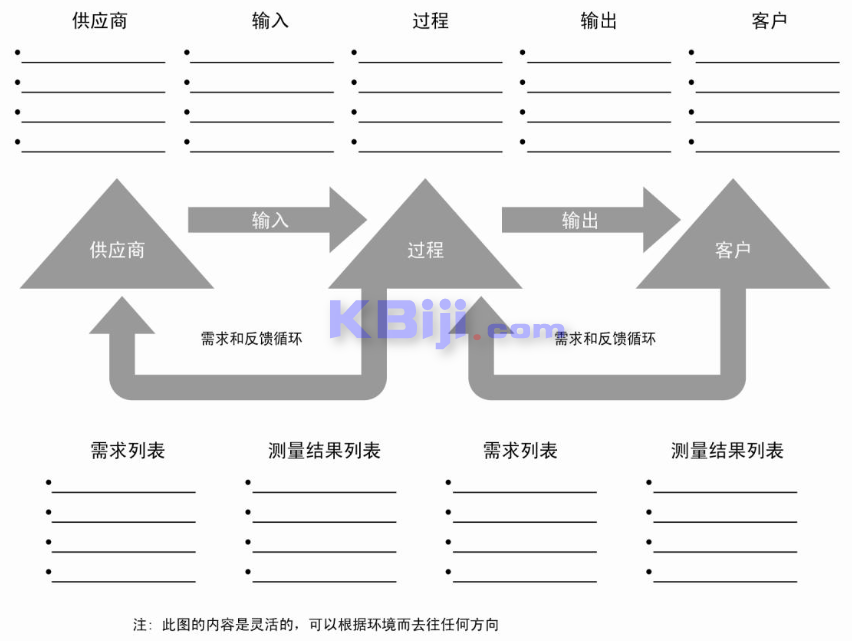

图：SIPOC模型

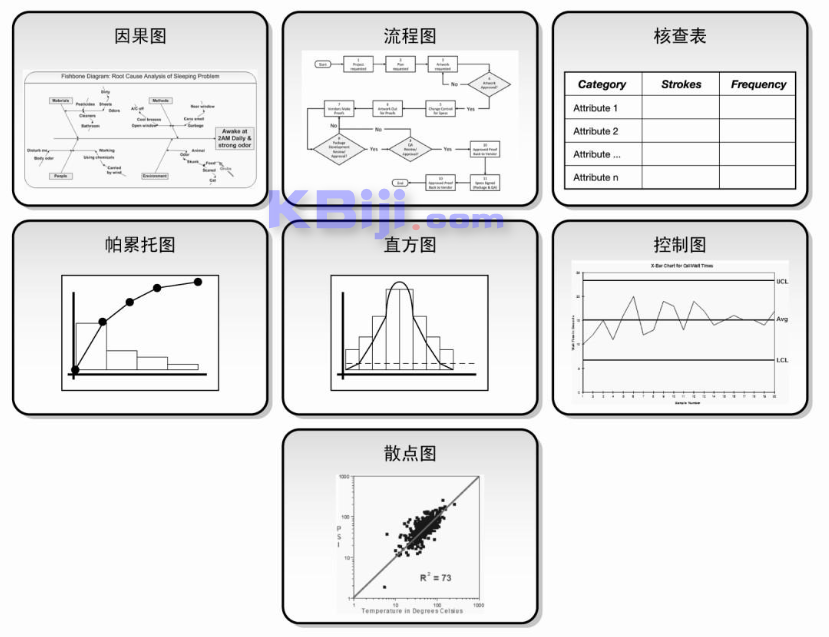

图：七种基本质量工具示意图

③核查表，又称计数表，是用于收集数据的查对清单。它合理排列各种事项，以便有效地收集关于潜在质量问题的有用数据。在开展检查以识别缺陷时，用核查表收集属性数据就特别方便。用核查表收集的关于缺陷数量或后果的数据，又经常使用帕累托图来显示。用于收集数据的查对清单。

④帕累托图，是一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。在横轴上所显示的原因类别，作为有效的概率分布，涵盖100%的可能观察结果。横轴上每个特定原因的相对频率逐渐减少，直至以“其他”来涵盖未指明的全部其他原因。在帕累托图中，通常按类别排列条形，以测量频率或后果。（二八法则：80%的问题是由20%的原因导致，找主要原因）

⑤直方图，是一种特殊形式的条形图，用于描述集中趋势、分散程度和统计分布形状。与控制图不同，直方图不考虑时间对分布内的变化的影响。（显示问题次数）

⑥控制图，是一张实时展示项目进展信息的图表。控制图可以判断某一过程处于控制之中还是处于失控状态。当一个过程处于控制之中时，这一过程产生的所有变量都由随机事件引发，此时的过程是不需要调整的。当一个过程处于失控状态，这一过程产生的变量由非随机事件引发，此时，需要确认这些非随机事件的原因，通过调整过程来修改或清除他们。查找并分析过程数据中的规律是质量控制的一个重要部分。可以使用质量控制图及七点运行定律寻找数据中的规律。七点运行定律是指如果在一个质量控制图中，一行上的7个数据点都低于平均值或高于平均值，或者都是上升的，或者都是下降的，那么这个过程就需要因为非随机问题而接受检查。控制图可用于监测各种类型的输出变量。虽然控制图最常用来跟踪批量生产中的重复性活动，但也可用来监测成本与进度偏差、产量、范围变更频率或其他管理工作成果，以便帮助确定项目管理过程是否受控。

⑦散点图，可以显示两个变量之间是否有关系，一条斜线上的数据点距离越近，两个变量之间的相关性就越密切。（找共同原因，找相关性）
